제목 8VSB 모듈레이터의 영상 출력 불량을 잡아내다
글쓴이 최고관리자
날짜 2019-06-05



오픈스택㈜에서 생산하는 제품의 시장 불량 중에서 8VSB 모듈레이터의 영상 출력 불량이 약 15%를 차지했으나(2018년 기준) 최근에 이를 개선하였다. 여기서 모듈레이터는 방송용 주파수 대역으로 변조(RF 모듈레이션)하는 것을 뜻한다.


불량 현상은 장비 설치 초기에는 문제없이 잘 동작하나, 이후 3~5분 경과후에 TV 화면에서 영상 및 음성 출력 불량(영상 찌그럼, 음성 끊어짐 등) 이 발생한다. 계측 장비로 RF 출력을 보면 중간에 Data 가 사라지는 현상이 발생함을 확인할 수 있다

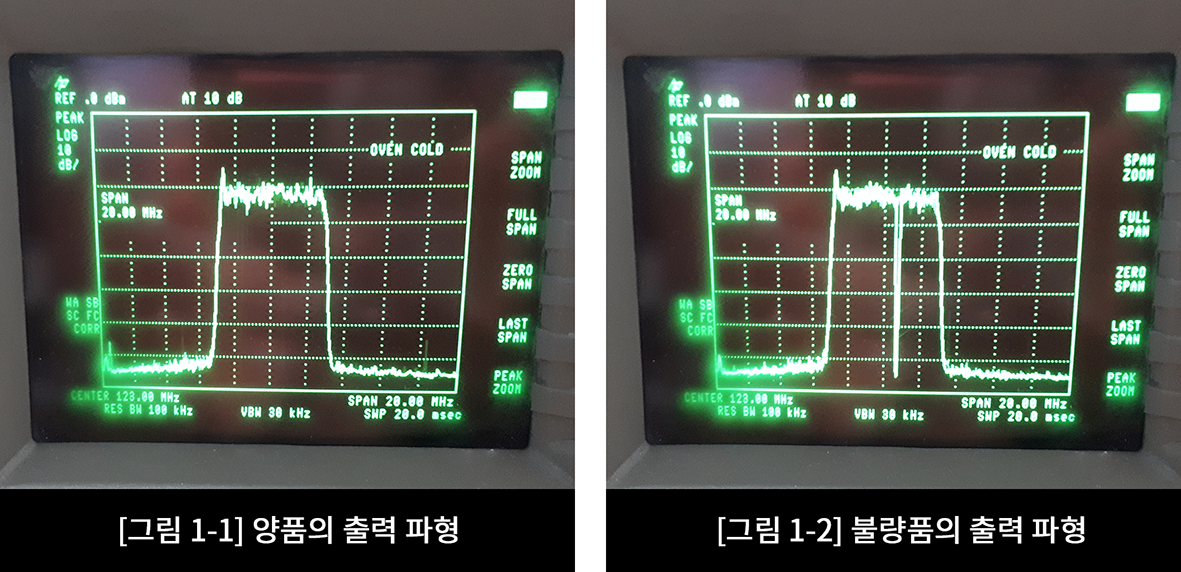

아래의 그림1-1은 양품의 출력 파형이고, 그림 1-2는 불량품의 출력 파형이다.



원인 분석 결과 모듈레이터에 reference clock 을 공급하는 TCXO 부품의 출력 주파수 불량이었다.

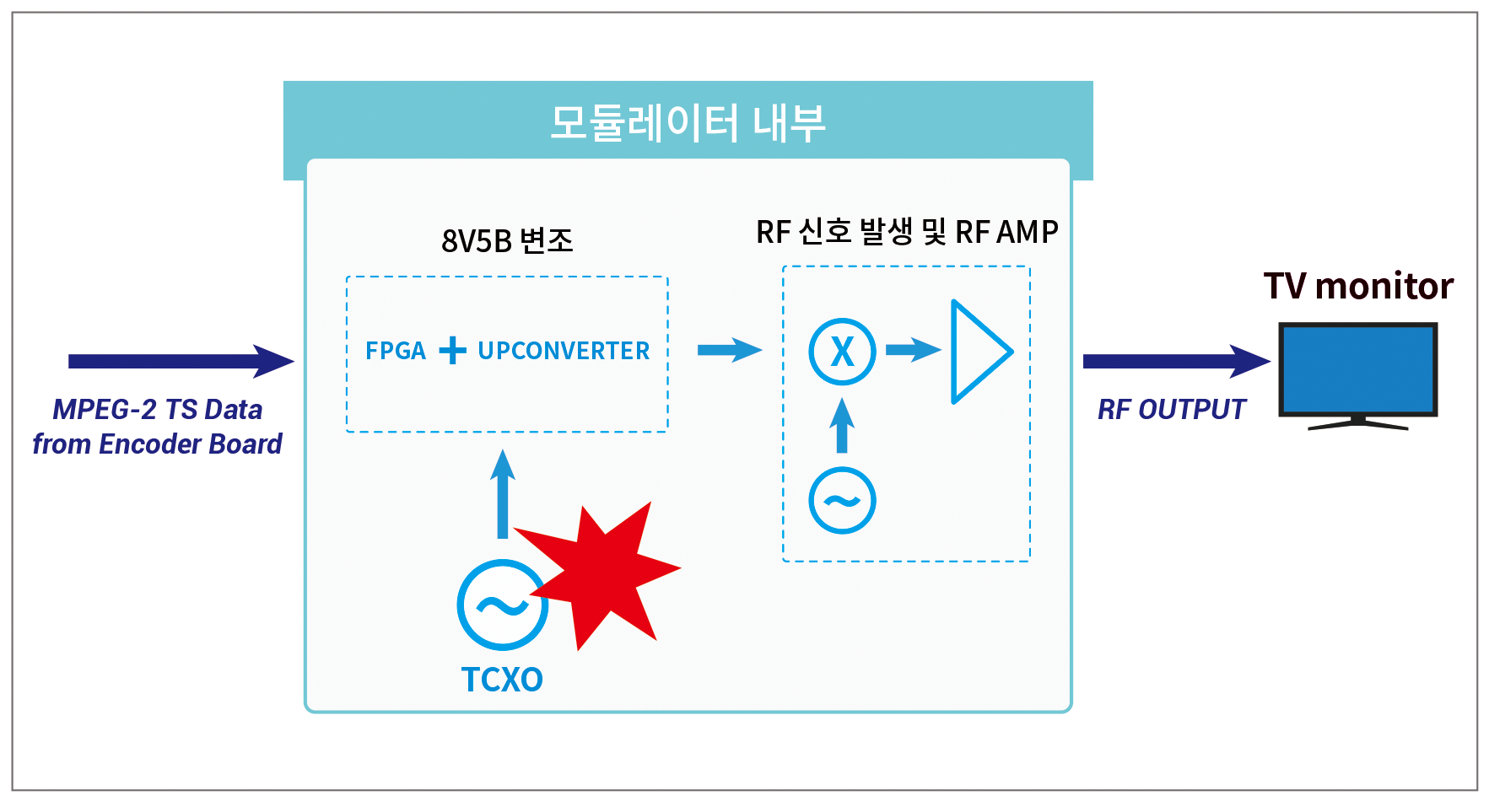

Modulator 내부에는 Encoder Board로부터 들어오는 MPEG-2 TS_data 를 8단계의 변조 신호 레벨과 잔류 측파대(VSB) 변조 기술을 처리하는 FPGA 와 upconverter가 있다. 이 칩에 reference clock 을 공급하는 부품은 Temperature Controlled Crystal Oscillator(TCXO)이다. 이 부품의 출력 주파수는 43MHz이고, -20도~+75도 사이에서 ±2ppm 의 출력 안정도가 요구되는 부품을 사용한다. 그러나 불량 TCXO 부품은 이 주파수 안정도를 초과하여 약 5ppm이상 주파수가 낮아지는 것으로 나타났다.


해결 대책은 TCXO 부품 업체의 내부 X-tal 변경하여 개선하였고, 오픈스택㈜는 생산 공정에서 TCXO 출력 주파수를 조정 및 확인하는 공정을 추가하여 불량을 개선할 수 있었다.


오픈스택㈜은 최상의 제품 생산을 위해서 앞으로도 끊임없이 노력할 것이다.​
